Prodotti KCRS

I nodi della rete wireless ECOMM di KCRS permettono di interfacciare un'ampia gamma di sensori: temperatura, umidità, 0-5 V, 0-20 mA, chiusura di contatti, contatore di impulsi, termistori, PIR. Oltre a rilevare grandezze fisiche è in grado di agire chiudendo dei relè presenti in alcuni nodi.

Essa gestisce reti di grandi dimensioni: fino a 75 nodi FFD (Full Function Device) e 1200 nodi RFD (Reduced Function Device)

La rete wireless viene gestita e monitorata attraverso una semplice interfaccia web. Possiede inoltre una interfaccia ModBus attraverso cui accedere da programma ai suoi dati.

Si configura automaticamente e si auto-ripara al cambiare delle condizioni ambientali.

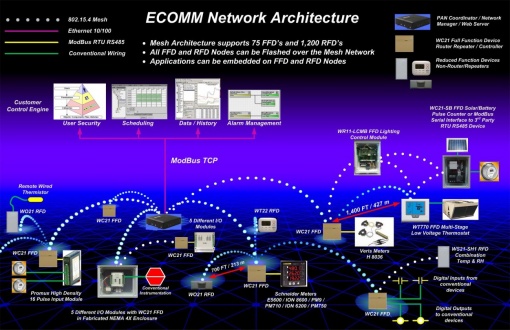

../uploaded_files/attachments/201507061436188417/kcrs_architettura.jpg
NODO WT22 Il nodo WT22, secondo la sua versione, può misurare solo la temperatura, la temperatura e l'umidità e può essere dotato anche di un PIR. E' un dispositivo RFD alimentato a batteria e visualizza tutte le variabili misurate (ad esempio temperatura e umidità).    Scarica la brochure WT22

NODO WT22

Il nodo WT22, secondo la sua versione, può misurare solo la temperatura, la temperatura e l'umidità e può essere dotato anche di un PIR. E' un dispositivo RFD alimentato a batteria e visualizza tutte le variabili misurate (ad esempio temperatura e umidità).



 Scarica la brochure WT22
NODO WO21-T WO21-T è un nodo RFD al quale può essere connesso un sensore di temperatura di tipo termistore 30 KOhm o un contatto ON/OFF. Il sensore può essere collocato esternamente al nodo e la lunghezza massima del cavo è di 9 metri circa. Il sensore non è incluso.    Scarica la brochure WO21-T

NODO WO21-T

WO21-T è un nodo RFD al quale può essere connesso un sensore di temperatura di tipo termistore 30 KOhm o un contatto ON/OFF. Il sensore può essere collocato esternamente al nodo e la lunghezza massima del cavo è di 9 metri circa. Il sensore non è incluso.



 Scarica la brochure WO21-T




NODO WS21-SH1 Questo nodo misura la temperatura e l'umidità relativa ed è un dispositivo RFD alimentato a batteria. Esso ha la possibilità di collegare un ulteriore sensore remoto di temperatura di tipo termistore 30 K Ohm (non compreso).    Scarica la brochure WS21-SH1

NODO WS21-SH1

Questo nodo misura la temperatura e l'umidità relativa ed è un dispositivo RFD alimentato a batteria. Esso ha la possibilità di collegare un ulteriore sensore remoto di temperatura di tipo termistore 30 K Ohm (non compreso).



 Scarica la brochure WS21-SH1




NODO WO21 Il sensore di presenza include un PIR che rileva la presenza di persone in movimento all'interno di una stanza. Possiede, inoltre, un contatto magnetico per la rilevazione dell'apertura di una porta. Anche questo nodo è un RFD ed è alimentato a batteria.    Scarica la brochure WO21

NODO WO21

Il sensore di presenza include un PIR che rileva la presenza di persone in movimento all'interno di una stanza. Possiede, inoltre, un contatto magnetico per la rilevazione dell'apertura di una porta. Anche questo nodo è un RFD ed è alimentato a batteria.



 Scarica la brochure WO21


NODO WC21 Il nodo WC21 è un nodo FFD quindi con possibilità di routing dei messaggi della rete wireless. Oltre al routing permette di estendere la rete e di avere percorsi alternativi all'interno della stessa.Il WC21 possiede 2 ingressi analogici e 2 relè in uscita. Gli ingressi possono essere configurati indifferentemente come termistori, contatti, contatore di impulsi per interfacciare contatori di energia elettrica, gas, acqua ed altri ancora. L'apertura e la chiusura dei relè viene governata attraverso il gateway scrivendo su specifici registri.Il nodo possiede inoltre una porta RS485. Nel caso si abbia la necessità di utilizzare un particolare dispositivo con interfaccia RS485 è possibile richiederne l'integrazione.    Scarica la brochure WC21

NODO WC21

Il nodo WC21 è un nodo FFD quindi con possibilità di routing dei messaggi della rete wireless. Oltre al routing permette di estendere la rete e di avere percorsi alternativi all'interno della stessa.

Il WC21 possiede 2 ingressi analogici e 2 relè in uscita. Gli ingressi possono essere configurati indifferentemente come termistori, contatti, contatore di impulsi per interfacciare contatori di energia elettrica, gas, acqua ed altri ancora. L'apertura e la chiusura dei relè viene governata attraverso il gateway scrivendo su specifici registri.

Il nodo possiede inoltre una porta RS485. Nel caso si abbia la necessità di utilizzare un particolare dispositivo con interfaccia RS485 è possibile richiederne l'integrazione.



 Scarica la brochure WC21


NODI WC21-PMX16 e CWLP I moduli di I/O speciali sono nodi FFD, basati sul nodo WC21, quindi con possibilità di routing dei messaggi della rete wireless. Oltre al routing permette di estendere la rete e di avere percorsi alternativi all'interno della stessa. Permettono di controllare diversi dispositivi con interfaccia RS485. Sono stati integrati in questo modo molti contatori di energia elettrica della Carlo Gavazzi, di Schneider Electric, ecc. Oltre a questi sono stati integrati:WC21-PMX16 con 16 ingressi contatori di impulsi. WC21-CWLP  con sensori di temperatura, di umidità dell'aria e un sensore che misura la quantità la quantità di CO2 presente nell'aria. Misura quindi la qualità dell'aria. Scarica la brochure WC21-PMX16  Scarica la brochure WC21-CWLP

NODI WC21-PMX16 e CWLP

I moduli di I/O speciali sono nodi FFD, basati sul nodo WC21, quindi con possibilità di routing dei messaggi della rete wireless. Oltre al routing permette di estendere la rete e di avere percorsi alternativi all'interno della stessa.

Permettono di controllare diversi dispositivi con interfaccia RS485. Sono stati integrati in questo modo molti contatori di energia elettrica della Carlo Gavazzi, di Schneider Electric, ecc.

Oltre a questi sono stati integrati:

WC21-PMX16 con 16 ingressi contatori di impulsi.

WC21-CWLP  con sensori di temperatura, di umidità dell'aria e un sensore che misura la quantità la quantità di CO2 presente nell'aria. Misura quindi la qualità dell'aria.

 Scarica la brochure WC21-PMX16

 Scarica la brochure WC21-CWLP


NODI WC21-813, 1048 e 32 I moduli di I/O sono nodi FFD, sempre basati sul nodo WC21, quindi con possibilità di routing dei messaggi della rete wireless. Oltre al routing permette di estendere la rete e di avere percorsi alternativi all'interno della stessa. Questi moduli permettono di controllare vari ingressi e uscite analogiche e dei relè in uscita. L'apertura e la chiusura dei relè viene governata attraverso il gateway scrivendo su specifici registri. Sono disponibili in varie versioni: WC21-813 con 8  ingressi analogici e  13  relè in uscita. Gli ingressi possono essere configurati come termistori, contatti,   0-5V, 0-20mA.WC21-1048  con 10  ingressi analogici, 4 uscite analogiche e  8  relè in uscita. Gli ingressi e le uscite analogiche possono essere configurate come termistori, contatti,   0-5V, 0-20mA.WC21-32 con 32  ingressi  analogici. Gli ingressi possono essere configurati come termistori, contatti,  0-5V, 0-20mA.  Scarica la brochure WC21-813  Scarica la brochure WC21-1048  Scarica la brochure WC21-32

NODI WC21-813, 1048 e 32

I moduli di I/O sono nodi FFD, sempre basati sul nodo WC21, quindi con possibilità di routing dei messaggi della rete wireless. Oltre al routing permette di estendere la rete e di avere percorsi alternativi all'interno della stessa.

Questi moduli permettono di controllare vari ingressi e uscite analogiche e dei relè in uscita. L'apertura e la chiusura dei relè viene governata attraverso il gateway scrivendo su specifici registri. Sono disponibili in varie versioni:

WC21-813 con 8  ingressi analogici e  13  relè in uscita. Gli ingressi possono essere configurati come termistori, contatti,   0-5V, 0-20mA.

WC21-1048  con 10  ingressi analogici, 4 uscite analogiche e  8  relè in uscita. Gli ingressi e le uscite analogiche possono essere configurate come termistori, contatti,   0-5V, 0-20mA.

WC21-32 con 32  ingressi  analogici. Gli ingressi possono essere configurati come termistori, contatti,  0-5V, 0-20mA.


 Scarica la brochure WC21-813

 Scarica la brochure WC21-1048

 Scarica la brochure WC21-32


GATEWAY EC1 Il gateway wireless connette tutti i tipi di nodi wireless KCRS ad un PC o ad un sistema di automazione.L'accesso al gateway è realizzato attraverso un web server incorporato che permette la configurazione, l'attivazione e la manutenzione della rete di nodi wireless.  E' disponibile in versione ModBus RTU e ModBus TCP, protocolli attraverso i quali è interfacciabile da programma.Gli ingressi e le uscite dei nodi wireless sono, in base al tipo di device, mappate automaticamente sui registri ModBus interni al gateway.     Scarica la brochure del Gateway (EC1 Pan Coordinator)

GATEWAY EC1

Il gateway wireless connette tutti i tipi di nodi wireless KCRS ad un PC o ad un sistema di automazione.

L'accesso al gateway è realizzato attraverso un web server incorporato che permette la configurazione, l'attivazione e la manutenzione della rete di nodi wireless.  E' disponibile in versione ModBus RTU e ModBus TCP, protocolli attraverso i quali è interfacciabile da programma.

Gli ingressi e le uscite dei nodi wireless sono, in base al tipo di device, mappate automaticamente sui registri ModBus interni al gateway.



  Scarica la brochure del Gateway (EC1 Pan Coordinator)
